Přístroje pro nepřímé měření tlaku
Univerzální řešení pro monitorování tlaku
Naše vakuoměry pro nepřímé měření tlaku jsou ideální pro nízkotlaká prostředí a nabízejí přesné odečty v širokém rozsahu.
Tyto vakuoměry se mohou přizpůsobit různým typům plynů pro přesné výsledky. Požadujete-li pokročilé ovládání, prozkoumejte naše digitální varianty, které nabízejí snadnou integrací do digitálních systémů.
Najděte si správný vakuoměr podle svých potřeb.
Vakuoměry pro nepřímé měření tlaku: Ideální pro použití při nižších tlacích
Vakuoměry pro nepřímé měření tlaku měří vlastnosti závislé na tlaku, jako je tepelná vodivost. To je ideální pro použití při nízkých tlacích, kde je nízká hustota částic, a proto není možné přesný tlak měřit přímo.
Měření tlaku pomocí těchto vakuoměrů závisí na typu plynu, proto lze k odečtu správných hodnot tlaku použít korekční faktory podle specifik vašeho systému.
Tyto vakuoměry nabízejí přesná měření v širokém rozsahu tlaků a jsou vhodné pro různé průmyslové a vědecké aplikace. Objevte možnosti našich vakuoměrů pro nepřímé měření tlaku, včetně vakuoměrů Pirani a ionizačních měrek, a zjistěte, jak vybrat správný vakuoměr podle vašich specifických požadavků.
Chcete-li dosáhnout lepší integrace a ovládání, nabízíme digitální varianty některých našich nejoblíbenějších vakuoměrů, jako jsou nAPG200 – Piraniho vakuoměr, nAIM200 – invertovaný magnetronový vakuoměr a nWRG200 – širokopásmový vakuoměr. Tyto digitální verze jsou vybaveny komunikačními rozhraními RS232 nebo RS485, což umožňuje snadnou integraci s ovladači PC nebo PLC bez potřeby analogových řídicích jednotek. Tato možnost je velmi vhodná zejména pro systémy vyžadující přímé digitální vstupy a přesné monitorování.
Piraniho vakuoměry APG
Aktivní Piraniho vakuoměr (APG200) je vhodný pro všechny vakuové aplikace, od analytických přístrojů, které mohou využívat výhodu menší velikosti a flexibilních výstupů, přes výrobu polovodičů, kde nová rozhraní a světelné kroužky umožňují lepší údržbu systémů, až po zařízení pro výzkum a vývoji, pro které lokální indikace tlaku pomáhá sledovat pokusy bez hlavních rozhraní.
- Indikátor tlaku s LED světelným kroužkem 360°
- Kompaktní velikost
- Dlouhé vlákno
- Integrovaný filtr (k dispozici je i verze bez filtru)
- Zpětně kompatibilní
- Široký rozsah napájení z napájecího zdroje 15-48 V
- Digitální/analogový
- Relé žádané hodnoty
Digitální varianta našeho vakuoměru APG200 Pirani, známého jako nAPG200, nabízí možnosti digitální komunikace přes rozhraní RS232 nebo RS485. To umožňuje jednoduchou integraci vakuoměru s počítači nebo programovatelnými logickými řadiči (PLC), což z něj činí vynikající volbu pro systémy, které vyžadují přímé digitální vstupy.
Piraniho Vakuoměr APG200
APG200 aktivní vakuoměr Pirani – rozložený pohled
0:11
APG200 aktivní vakuoměr Pirani – rotační pohled
0:12
APG200 aktivní vakuoměr Pirani – světelný kroužek LED
0:20
Invertované magnetronové vakuoměry AIM
Aktivní invertované magnetronové vakuoměry (AIM200) poskytují přesné měření v rozsahu vakua 1 x 10-2 a 1 x 10-9 mbar.
Tento vakuoměr je odolný a spolehlivý v široké škále aplikací, které sahají od vědeckých přístrojů až po průmyslové procesy.
Vakuoměr AIM200 je tvořen invertovanou magnetronovou měřicí trubicí a řídicí jednotkou vakuoměru, kombinovanými do jedné kompaktní jednotky, vyznačuje se velmi nízkým vnějším magnetickým polem a ve spojení s vylepšeným zažehávacím mechanizmem je ideální pro použití s citlivými analytickými nástroji nebo v aplikacích, kde je třeba měřicí přístroj namontovat v těsné blízkosti citlivých zařízení.
- Indikátor tlaku s LED světelným kroužkem 360°
- Menší půdorys
- Zapalovač výboje ve tvaru hvězdy
- Není třeba externí řídicí jednotka
- Dostupné ovladače
- Zpětně kompatibilní
- Široký rozsah napájení z napájecího zdroje 15-48 V
- Nové magnety
- Relé žádané hodnoty
- Varianta kompatibilní se svorkou typu C
nAIM je digitální verze našeho vakuoměru AIM200. Podporuje komunikaci přes rozhraní RS232 nebo RS485, nabízí stejnou velikost a výkon jako analogová verze a zároveň umožňuje snazší získávání a řízení dat prostřednictvím digitálních systémů.
Aktivní invertovaný magnetronový vakuoměr (AIM200)
Aktivní invertovaný magnetron AIM200 – rozložený pohled
0:11
Aktivní invertovaný magnetron AIM200 – rotační pohled
0:13
Aktivní invertovaný magnetron AIM200 – pohled vizuálního indikátoru tlaku ve světelném kroužku LED
0:27
Kombinované vakuoměry WRG se studenou katodou
Širokopásmový vakuoměr (WRG200) nabízí možnost měření tlaku s jediným zapojením v rozsahu od atmosférického tlaku do 10-9 mbar, který pokrývá nejen počáteční odčerpání komory, ale také procesní tlaky, vše v jednom.
Vakuoměr WRG200 je odolný a spolehlivý v široké škále aplikací od vědeckých přístrojů po výrobu polovodičů a další průmyslové procesy, protože využívá nejnovější technologii Piraniho čidla a vakuoměru se studenou katodou.
Univerzální vakuoměr vám poskytuje výhodu automatického přepínání ze snímače hrubého vakua na snímač vysokého vakua a má nízké vnější magnetické pole, pro eliminaci rušení okolního prostředí.
- Indikátor tlaku s LED světelným kroužkem 360°
- Menší půdorys
- Pokročilá technologie vlákna
- Není třeba externí řídicí jednotka
- Dostupné ovladače
- Zpětně kompatibilní
- Široký rozsah napájení z napájecího zdroje 15-48 V
- Nové magnety
- Relé žádané hodnoty
- Varianta kompatibilní se svorkou typu C
Model nWRG je digitální protějšek vakuoměru WRG200. Má stejné rozměry a výkon a zároveň nabízí flexibilitu digitální komunikace. Díky tomu je ideální pro aplikace, kde jsou vyžadovány přesné a přímé digitální hodnoty tlaku.
Širokopásmový vakuoměr kombinující studenou katodu/Piraniho čidlo (WRG200 a nWRG200)
Lineární konvekční vakuoměry APGX-H
Aktivní lineární konvekční vakuoměr (APGX-H) má široký rozsah měření od 1333 do 3 x 10-4 mbar.
Použití konvekční technologie zajišťuje přesnost a citlivost v horním segmentu rozsahu tlaku ve srovnání s konvenčními vakuoměry Pirani, které ztrácejí přesnost nad hodnotou 100 mbar.
Vakuoměr je kompaktní a lze jej nainstalovat v jakékoli orientaci, což zjednodušuje instalaci tam, kde je omezený prostor.
Aktivní lineární konvekční vakuoměr (APGX-H)
Kombinovaný vakuoměr se žhavenou katodou WRH
Aktivní kombinovaný vakuoměr se žhavenou katodou (WRH) nabízí možnost měření od atmosféry do 10-10 mbar jedním vakuoměrem, s přesností a opakovatelností.
Vakuoměr WRH využívá 2 metody měření (Bayard-Alpert a Pirani) v jediné sestavě, což vám poskytne vše, co potřebujete k měření a řízení vašeho systému.
Díky analogovému a RS485 výstupu, který je k dispozici prostřednictvím D-SUB konektoru, 2 integrovaným relé a snadné kalibraci je ovládání a monitorovaní opravdu jednoduché.
Pomocí dodaného softwaru můžete snadno sledovat a zaznamenávat výkon svého systému a také provádět úpravy chování vakuoměrů, jako je nastavení žádaných hodnot nebo změna měřítka výstupu.
Tento vakuoměr je dokonalým doplňkem pro mnoho aplikací, od institutů pro výzkum a vývoj až po vysoce kvalitní hmotnostní spektrometrii pro všeobecný průmysl.
Aktivní iontový vakuoměr Hot Catode se širokým rozsahem (WRH)
Pasivní vakuoměry
Pasivní vakuoměry Edwards jsou měřicí hlavy bez přídavné elektroniky: Jsou vhodné pro prostředí s vysokou úrovní záření nebo s velmi vysokými okolními teplotami.
Zatímco trhu nyní dominuje aktivní měření, stále existují specializované aplikace, v nichž pasivní měření převládá. Patří k nim jakákoli aplikace, při které by elektronický systém v blízkosti experimentu vedl k selhání zařízení.
K ovládání vakuoměru je stále nutná kontrolní elektronika, ta však může být ve vyhrazené řídicí jednotce, která je od vakuoměru vzdálená,lze ji umístit do vzdálenosti až 50 m od vakuoměru a poskytnout tak „místní“ displej a výstup s údaji o tlaku vašemu systému.
Hlava připojená k systému obsahuje pouze položky, které jsou zapotřebí k fyzickému měření, a veškerá ostatní elektronika je obsažená v řídicí jednotce.
Řídicí jednotka a kabel tedy musí být vybrány specificky pro požadovaný měřič.
Odolná a přesná řešení pro nejnáročnější prostředí: Ideální pro fyziku vysokých energií a aplikace výzkumu a vývoje, kde by radiační záření mohlo poškodit elektroniku normálních aktivních vakuoměrů. Tyto vakuoměry mají v takových prostředích dlouhou a osvědčenou historii.
Díky těmto aplikacím, které často vyžadují ultra vysoké vakuum, mají naše pasivní vakuoměry nejširší rozsah měření, který je schopen dosáhnout hodnoty až 2 x 10⁻¹² mbar u naší řady IG40-EX.
Skupina pasivních vakuoměrů

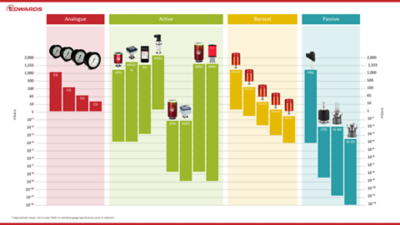

Rychlý přehled vakuoměrů:
