Soluções versáteis para monitoramento de pressão

Nossos medidores de medição de pressão indireta são perfeitos para ambientes de baixa pressão, oferecendo leituras precisas em uma ampla faixa.

Esses medidores se adaptam a diferentes tipos de gás para obter resultados precisos. Para controle avançado, explore nossas variantes digitais, com fácil integração em sistemas digitais.

Descubra o medidor certo para suas necessidades.

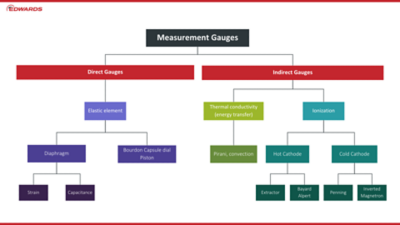

Medidores de pressão indireta: ideais para utilização em pressões mais baixas

Os medidores de pressão indireta medem propriedades dependentes de pressão, como a condutividade térmica, o que os torna ideais para uso em pressões mais baixas, onde a densidade de partículas é baixa e, portanto, não é possível medir uma pressão precisa diretamente.

As medições de pressão com esses medidores dependem do tipo de gás e, portanto, fatores de correção podem ser usados para ler a pressão correta de acordo com as especificações do seu sistema.

Esses medidores oferecem leituras precisas em uma ampla faixa de pressões, adequadas para várias aplicações industriais e científicas. Descubra os recursos de nossos medidores de pressão indireta, incluindo os medidores Pirani e de ionização, e saiba como selecionar o medidor certo para seus requisitos específicos.

Para maior integração e controle, oferecemos variantes digitais de alguns de nossos medidores mais populares, como nAPG200 - medidor Pirani, nAIM200 - medidor de magnetron invertido e nWRG200 - medidor de ampla faixa. Essas versões digitais apresentam interfaces de comunicação RS232 ou RS485, permitindo fácil integração com PCs ou PLCs sem a necessidade de controladores analógicos. Essa opção é especialmente útil para sistemas que exigem entradas digitais diretas e monitoramento preciso.

Medidores Pirani APG

O medidor pirani ativo (APG200) é adequado para todos os mercados de vácuo, desde instrumentos analíticos que podem aproveitar o tamanho reduzido e as saídas flexíveis, até semicondutores para os quais as novas interfaces e anéis de luz permitem uma melhor manutenção dos sistemas, até pesquisa & desenvolvimento onde a indicação de pressão local ajuda a monitorar experimentos fora das interfaces principais.

  • Indicador de pressão do anel de luz LED de 360°
  • Tamanho compacto
  • Filamento longo
  • Filtro integrado (versão sem filtro disponível)
  • Compatível com instalação rápida
  • Ampla gama de energia da fonte de alimentação 15-48 V
  • Digital/Analógico
  • Relé do ponto de ajuste

A variante digital do nosso medidor Pirani APG200, conhecido como nAPG200, oferece opções de comunicação digital RS232 ou RS485. Isso permite uma integração perfeita com PCs ou controladores lógicos programáveis (PLCs), tornando-o uma excelente opção para sistemas que exigem entradas digitais diretas.

Medidor Pirani APG200 da Edwards - vista frontal

Medidor Pirani APG200

Medidor pirani ativo APG200 - vista ampliada
Medidor pirani ativo APG200 - miniatura da vista ampliada
Medidor pirani ativo APG200 - vista ampliada
0:11
Medidor pirani ativo APG200 - miniatura da vista rotacional
Medidor pirani ativo APG200 - vista rotacional
0:12
Medidor pirani ativo APG200 - miniatura do anel de luz de LED
Medidor pirani ativo APG200 - anel de luz de LED
0:20

Medidores de Magnetron Invertido AIM

Os medidores de magnetron invertido ativo (AIM200) proporcionam medições precisas na faixa de vácuo de 1 x 10-2 a 1 x 10-9 mbar.

Esse medidor é robusto e confiável numa ampla gama de aplicações, desde instrumentos científicos até processos industriais.

O medidor AIM200 é uma cabeça de medidor de magnetron invertido e um controlador de medidor combinados em uma única unidade compacta e possui um campo magnético externo muito baixo, combinado com um mecanismo de impacto aprimorado, o que o torna ideal para uso com instrumentos analíticos sensíveis ou em aplicações em que o medidor precisa ser montado próximo a equipamentos sensíveis.

  • Indicador de pressão do anel de luz LED de 360°
  • Dimensões reduzidas
  • Percussor estrela multiponto
  • Nenhum controlador externo necessário
  • Drivers disponíveis
  • Compatível com instalação rápida
  • Ampla gama de energia da fonte de alimentação 15-48 V
  • Ímãs novos
  • Relé do ponto de ajuste
  • Variante compatível com braçadeira C.

O nAIM é a versão digital do nosso AIM200, suporta a comunicação RS232 ou RS485, proporcionando o mesmo tamanho e desempenho que a versão analógica, facilitando a aquisição e controle de dados por meio de sistemas digitais.

Medidor de Magnetron Invertido Ativo (AIM200) da Edwards

Medidor de Magnetron Invertido Ativo (AIM200)

Magnetron Invertido Ativo AIM200 - Vista ampliada
Magnetron Invertido Ativo AIM200 - miniatura da vista ampliada
Magnetron Invertido Ativo AIM200 - Vista ampliada
0:11
Magnetron Invertido Ativo AIM200 - miniatura da vista rotacional
Magnetron Invertido Ativo AIM200 - Vista rotacional
0:13
Magnetron Invertido Ativo AIM200 - miniatura do indicador de pressão visual do anel de luz de LED
Magnetron Invertido Ativo AIM200 - indicador de pressão visual do anel de luz de LED
0:27

Medidores de combinação de cátodo frio WRG

O medidor de ampla faixa (WRG200) oferece a capacidade de medição de pressão de porta única na faixa de atmosfera até 10-9 mbar, cobrindo não apenas o bombeamento de câmara inicial, como também as pressões do processo como um todo.

O medidor WRG200 é robusto e confiável em uma ampla gama de aplicações que variam de instrumentos científicos a semicondutores e processos industriais, pois utiliza a mais recente tecnologia de filamento Pirani e cátodo frio.

Um medidor multifuncional que oferece a vantagem de alternar automaticamente entre o sensor de vácuo parcial e o sensor de alto vácuo, além de possuir um campo magnético de baixa dispersão para garantir que não haja interferência no ambiente ao redor.

  • Indicador de pressão do anel de luz LED de 360°
  • Dimensões reduzidas
  • Tecnologia de filamento avançada
  • Nenhum controlador externo necessário
  • Drivers disponíveis
  • Compatível com instalação rápida
  • Ampla gama de energia da fonte de alimentação 15-48 V
  • Ímãs novos
  • Relé do ponto de ajuste
  • Variante compatível com abraçadeira tipo C.

O nWRG é o equivalente digital do WRG200, mantendo o mesmo tamanho e desempenho, ao mesmo tempo em que oferece a flexibilidade da comunicação digital. Isso o torna ideal para aplicações em que são necessárias leituras de pressão digitais precisas e diretas.

Medidor de ampla faixa da Edwards de cátodo frio/pirani (WRG200 e nWRG200)

Medidor de ampla faixa de cátodo frio/pirani (WRG200 e nWRG200)

Medidores de vácuo de convecção linear APGX-H

O medidor de vácuo de convecção linear ativa (APGX-H) tem uma ampla faixa de medição de 1333 a 3 x 10-4 mbar.

O uso da tecnologia de convecção garante que a precisão e a sensibilidade sejam mantidas até o topo da faixa de pressão em comparação com os medidores Pirani convencionais, que perdem precisão acima de 100 mbar.

O medidor é compacto e pode ser montado em qualquer orientação, simplificando a instalação onde o espaço é limitado.

Vacuômetro de convecção linear ativa (APGX-H)

Vacuômetro de convecção linear ativa (APGX-H)

Medidores iônicos AIGX

O Active Ion Gauge (AIGX) é um medidor de íons ativo compacto com filamentos de irídio com revestimento duplo de ítria, uma ampla faixa de medição de 6,6 x 10-2 a 6,6 x 10-10 mbar e uma saída linear de 1 volts/década.

O AIGX incorpora todos os benefícios do conceito de medição ativa padrão da indústria, com eletrônica integrada e tubo substituível. O medidor possui uma instalação de desgaseificação e inclui recursos para proteger e prolongar a vida útil dos filamentos.

O AIGX se beneficia de emissões extremamente baixas de partículas carregadas, o que o torna uma excelente escolha para processos em que o ruído de fundo é indesejável.

Medidor Iônico ativo (AIGX)

Medidor Iônico ativo (AIGX)

Medidor combinado de cátodo quente WRH

O medidor de ampla faixa de cátodo quente ativo (WRH) oferece a capacidade de medir desde a atmosfera até 10-10mbar com um único medidor, com precisão e repetibilidade.

O medidor WRH utiliza 2 métodos de medição (Bayard-Alpert & Pirani) em um único pacote, oferecendo tudo o que você precisa para medir e controlar o seu sistema.

Com saída analógica e RS485 disponível através do conector D-SUB, 2 relés integrados e fácil calibração, o controle e o monitoramento são simples.

Utilizando o software incluído, é possível acompanhar e registrar facilmente o desempenho do seu sistema e fazer ajustes no comportamento dos medidores, como definir os pontos de ajuste ou alterar o dimensionamento de saída.

Esse medidor é o companheiro perfeito para muitas aplicações, desde institutos de P&D até espectrometria de massa de alta qualidade para a indústria em geral.

Medidor de ampla faixa de cátodo quente ativo da Edwards (WRH)

Medidor de ampla faixa de cátodo quente ativo (WRH)

Medidores Passivos

Os medidores passivos Edwards são cabeças de medidores sem componentes eletrônicos integrados: adequados para ambientes com altas quantidades de radiação ou temperaturas ambientes muito altas.

Embora a medição ativa agora domine o mercado, ainda existem nichos de aplicação em que a medição passiva é dominante. Isso inclui qualquer aplicação em que a presença de componentes eletrônicos próximos ao experimento resultaria em falha do dispositivo.

Os componentes eletrônicos de acionamento ainda são necessários para controlar o medidor, mas eles podem ser mantidos remotamente em nosso controlador dedicado que pode ser colocado até 50 m de distância do medidor para fornecer uma leitura “local” e uma saída de pressão para o seu sistema.

A cabeça sensora que é conectada ao sistema possui apenas os itens necessários para a medição física, e todas as outras peças eletrônicas ficam contidas no controlador.

Dessa forma, o controlador e o cabo devem ser específicos para o medidor desejado.

Soluções robustas e precisas para os ambientes mais adversos: perfeitas para aplicações de física de alta energia e P&D em que a radiação danificaria os componentes eletrônicos de um medidor ativo normal. Esses medidores têm um histórico longo e comprovado em tais ambientes.

Com estas aplicações frequentemente exigindo pressões de vácuo ultraelevadas, os nossos medidores passivos têm a faixa de medição mais ampla, capazes de obter uma medição até 2 x 10⁻¹² mbar com a nossa linha IG40-EX.

Família de medidores passivos

Família de medidores passivos

Visão geral rápida dos medidores:
