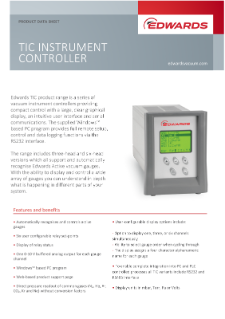

TIC Instrument Controller - Datasheet
Controller für Vakuumsysteme
Optimierte Steuerungssysteme für die Vakuummessung
Entdecken Sie unser Sortiment an modernen Vakuumsystemsteuerungen, die ein präzises Druckmanagement und eine nahtlose Integration in Ihre Vakuumsysteme gewährleisten.
Unsere Steuerungen sind so konzipiert, dass sie genaue Messwerte und optimale Leistung liefern.
Vakuumsystem-Controller sind entscheidend für die Überwachung und Regelung des Drucks.
Diese Controller lassen sich nahtlos mit verschiedenen Vakuummessgeräten sowie Vorvakuum- und Hauptpumpen integrieren und gewährleisten eine präzise Druckmessung sowie einen effizienten Systembetrieb. Ob in wissenschaftlichen Anwendungen oder industriellen Vakuumprozessen – die Wahl des richtigen Vakuumsystem-Controllers ist entscheidend für optimale Ergebnisse.
Wir bieten digitale Messröhren und analoge D-Sub-Messröhren für die direkte Integration in Ihre Systeme. Diese ermöglichen eine nahtlose Anbindung, ohne dass zusätzliche digitale Controller erforderlich sind. Unsere analogen RJ45-Messröhren sind mit allen aktuellen Controllern kompatibel, einschließlich ADC, TAG, VSC und TIC, und lassen sich einfach in bestehende Systeme integrieren.
Erfahren Sie mehr über unsere verschiedenen Vakuumsystem-Controller, ihre Funktionen und die Möglichkeiten zur Integration mit unterschiedlichen Vakuummessgeräten für eine präzise und zuverlässige Regelung von Vakuumprozessen. Die folgende Tabelle bietet eine schnelle Orientierung bei der Auswahl kompatibler Messgeräte und Controller und unterstützt Sie dabei, eine nahtlose Integration und optimale Leistung sicherzustellen.
| 3 und 6 Gauge VSC |
3 Manometer + 2 Pumpe VSC | 3- und 6-Kopf-Instrument TIC |
6-Kopf-Instrument TIC CAPMAN |
100W/200W TIC Turbo und Instrument |
ADC | ADCe | TAG | PGC201 | PGC202 | |
| APG200 | x | x | x | x | x | x | x | x | ||
| AIM200 | x | x | x | x | x | x | x | |||
| WRG200 | x | x | x | x | x | x | x | x | ||
| Barocel* | x | x | x | |||||||
| APGX-H | x | x | x | x | x | x | x | x | ||
| AIGX | x | x | x | x | x | |||||
| WRH** | x | x | x | x | x | |||||
| ASG2*** | x | x | x | x | x | x | x | |||
| CPG35K | x | |||||||||
| IG40BA UND IG40EX | x |
* Für Barocels ist der Adapter D40003050 erforderlich
**Für WRH ist der Adapter D14750300 erforderlich
***Für ASG2 ist Adapter D40003160 erforderlich
VacuSense-Steuerungen
In Kürze verfügbar
Der VacuSense Controller (VSC) ist eine flexible Vakuumsteuerungsplattform für die Anbindung mehrerer Geräte. Er verfügt über einen hochauflösenden 4,2-Zoll-Farb-Touchscreen und eine moderne, interaktiven Benutzeroberfläche.
Es bietet eine übersichtliche Darstellung der angeschlossenen Pumpen, Messröhren und Zubehörkomponenten sowie intelligente, farbcodierte Meldung zu Alarmen und Systemereignisse.
Das VSC unterstützt eine flexible Datenprotokollierung direkt im integrierten Speicher und stellt so eine klare Übersicht über das Systemverhalten bereit, sowohl für einzelne Experimente als auch langfristige Analysen.
Die Schnittstelle wurde für eine einfache Plug-and-Play-Integration entwickelt und bietet umfangreiche Anschlussmöglichkeiten, darunter einen frontseitigen USB-C-Anschluss sowie die Kompatibilität mit EDHUB für die Fernüberwachung.
VSC bietet drei Hauptkonfigurationsoptionen für einen effizienten Betrieb in einfachen wie auch komplexen Vakuumsystemen.:
- 3 aktive Analogeingänge für Messröhren: Entwickelt für einfache Anwendungen, ermöglicht diese Konfiguration die Überwachung von bis zu drei aktiven analogen Vakuummessröhren mit klarer Echtzeit-Anzeige.
- 6 aktive Analogeingänge für Messröhren: Erweitern Sie die Überwachungsmöglichkeiten Ihres Systems mit Unterstützung für bis zu sechs aktive analoge Vakuummessröhren – ideal für Anwendungen mit erhöhtem Monitoring-Bedarf.
- 3 aktive Analogeingänge für Messröhren und 2 Pumpenanschlüsse: Ermöglicht eine umfassende Systemsteuerung mit der Anbindung von bis zu drei aktiven analogen Vakuummessröhren sowie zwei Vakuumpumpen und Zubehörkomponenten.
Die optionale integrierte Pumpenversorgung vereinfacht die Installation zusätzlich und reduziert sowohl den Installationsaufwand als auch die Inbetriebnahmezeit.
VacuSense-Steuerung
VacuSense-Steuerung
VacuSense-Steuerung
VacuSense-Steuerungen – 3 Hardwarekonfigurationen
Was sind die Hauptmerkmale von VSC?
- Benutzerfreundlichkeit - Das VSC wurde für eine einfache und intuitive Bedienung entwickelt. Es verfügt über einen 4,2-Zoll-Farb-Touchscreen, eine intuitive Benutzerführung sowie Optionen für serielle Kommunikation und Fernsteuerung, die einen komfortablen Zugriff und eine einfache Bedienung ermöglichen.
- Flexible Systemintegration - Die VSC Produktfamilie wurde für eine nahtlose Integration entwickelt. Sie ist für den Rackeinbau geeignet und vollständig kompatibel mit dem Edwards TIC Controller. Dank Plug-and-Play-Funktionalität lässt sich das System schnell installieren und eignet sich ideal sowohl für wiederkehrende Prozesse als auch für einmalige Versuchsaufbauten.
- Flexibel und zukunftssicher - Das VSC eignet sich ideal für Anwendungen mit einer einzelnen Pumpe und Messröhre sowie für kleinere Vakuumsysteme. Die leistungsstarke Software, regelmäßige Updates und die Möglichkeit zur Feldaufrüstung über EDHUB sorgen für die nötige Flexibilität bei sich ändernden Anforderungen und halten das System stets auf dem neuesten Stand.
- Erweiterte Datenprotokollierung - Dank der konfigurierbaren Datenprotokollierung können Sie die erfassten Parameter an Ihre spezifischen Anforderungen anpassen und detaillierte Einblicke in Ihr System gewinnen. Nutzen Sie den integrierten Speicher für die langfristige Aufzeichnung von Betriebsdaten oder protokollieren Sie Daten direkt auf Ihrem PC über EDHUB. Die Daten können über einen Laptop abgerufen oder schnell über einen der USB-Anschlüsse exportiert werden. So haben Sie jederzeit präzise Überwachungsdaten zur Hand.
- Intelligente Benutzeroberfläche - Das VSC bietet umfassende Konfiguratiionsmöglichkeiten, einen hohel Grad an Apassbaren sowie intelligente, farbcodierte Alarme, Warnmeldungen und Fehlercodes. So können Sie sich jederzeit auf die für Sie wichtigsten Parameter konzentrieren.
Unterstützt VSC mehrere Sprachen in seiner Benutzeroberfläche?
Ja, natürlich!
Das VSC unterstützt Englisch, Deutsch, Italienisch, Französisch, Vereinfachtes Chinesisch und vieles mehr für eine weltweite Benutzerfreundlichkeit.
Aktive digitale Steuerung (ADC)
Der Active Digital Controller (ADC) ist ein kompakter einzeiliger Vakuum-Messröhren-Controller mit hellem LED-Display und einfachen Drucktastensteuerungen.
Das System erkennt automatisch kompatible Edwards-Messgeräte, lädt die entsprechende Tabelle und zeigt den Druck in gängigen Vakuumeinheiten an.
Der ADC ist in Standard- und erweiterten MkII-Versionen erhältlich. Das MkII unterstützt zwei Messgeräte mit variablen Sollwerten, die mit Relais und analogen Ausgängen verbunden sind. Dies macht es aufgrund seiner intuitiven Plug-and-Play-Bedienung, des großen Druckbereichs und der gut sichtbaren Anzeige zu einer hervorragenden Wahl für eine Vielzahl von Labor- und Industrieanwendungen.
Aktiver digitale Controller
TIC-Controller
Die TIC-Controller sind vielseitige, kompakte Systemcontroller mit einem großen grafischen Display und einer intuitiven Benutzeroberfläche.
Sie bieten eine vollständige Fernsteuerung und Datenprotokollierung über ein Windows™-basiertes PC-Programm.
Ideal für kleine Prozesse, mit Plug-and-Play-Funktionalität und standardmäßiger RS232/485-Kommunikation.
Es gibt 3 Haupttypen von Controller innerhalb des TIC-Bereichs:
- TIC-Instrument Controller: ein Messröhrencontroller mit Varianten für 3 oder 6 Messröhren sowie eine CAPMAN-Variante mit 6 Messröhren für den Einsatz mit kapazitiven Messröhren von Barocel
- TIC-Turbocontroller: ein Pumpencontroller, der in 100W und 200W Varianten erhältlich ist, für den Anschluss einer Turbomolekularpumpe, mit Kühl- und Entlüftungsventilunterstützung direkt vom Controller. Die 200W Variante verfügt zusätzlich über einen Anschluss für eine Vorvakuumpumpe.
- TIC-Turbo- und -Instrumentencontroller: ein Pumpen- und Messgerätcontroller, der in 100W oder 200W Varianten erhältlich ist und die Funktionen des TIC-Instrumenten- und des TIC-Turbocontrollers kombiniert.
TIC Turbo- und Instrumentencontroller
Controller passiver Messgeräte (PGC)
Die Elektronik der passiven Messröhren befindet sich in einem separaten Controller, wodurch die Messröhren auch in verstrahlten Umgebungen eingesetzt werden können.
Es sind für diese Serie zwei Controller erhältlich. Sie verfügen über analoge und digitale Ausgänge sowie integrierte Sollwerte, die Ihnen die Wahl lassen, wie Sie diese in Ihr Gesamtsystem integrieren möchten.
- PGC201 – für die Steuerung von zwei Pirani-Messröhren (PRG20K) und einer Kaltkathodenmessröhre (CPG35K).
- PGC202 – für die Steuerung von zwei Pirani-Messröhren (PRG20K) und einer Heißkathodenmessröhre (IG40BA oder IG40EX).
Controller für passive Messgeräte
Turbo- und Aktiv-Messröhren-Controller (TAG)
Der Turbo- und Aktiv-Messröhren-Controller (TAG) ist ein kompakter, kostengünstiger Systemcontroller, der mit allen EXT- und nEXT-Turbomolekularpumpen von Edwards kompatibel ist.
Er verfügt über ein großes LED-Display für Pumpengeschwindigkeit oder Vakuumdruck und eine benutzerfreundliche Tastenschnittstelle.
Der TAG-Controller eignet sich ideal für Tischplatten und mobile Plattformen. Er unterstützt den Betrieb einer Vorvakuumpumpe, eines Belüftungsventils, eines Luftkühlers sowie einer aktiven Edwards Messröhre. Mit Funktionen wie Start/Stopp-Steuerung, Drehzahlanzeige und Leistungsüberwachung bietet er eine umfassende Pumpensteuerung und ist damit eine vielseitige Lösung für verschiedenste Vakuumanwendungen.
Turbo- und Aktiv-Messröhren-Controller (TAG)
