Edwards T‑Station 300 Turbomolekular-Vakuumpumpstand
Mit der neuen T‑Station 300 von Edwards wird unser umfassendes Sortiment an gängigen Turbomolekular-Vakuumpumpständen noch einmal erweitert. Die T‑Station 300 baut auf der Erfahrung mit unserer etablierten T‑Station 85 auf und verwendet bewährte Bausteine der über 200.000 bei unseren Kunden installierten Turbomolekularumpen.

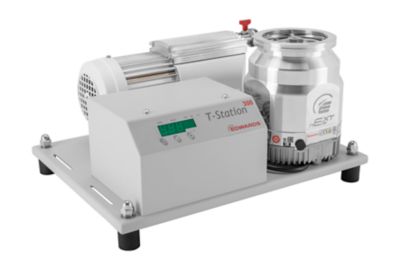

Turbomolekularpumpstand T‑Station 300 XDD1
Turbomolekularpumpstand T‑Station 300 XDD1
GRÖSSERES SAUGVERMÖGEN
Erweiterung unseres Angebots
Durch die Übernahme der etablierten und beliebten T‑Station 85-Plattform und den Austausch der nEXT85H Turbomolekularpumpe durch die nEXT300 Turbomolekularpumpe haben wir unser Portfolio erweitert und bieten eine Lösung für Kunden und Anwendungen, die ein höheres Saugvermögen von bis zu 300 l/s benötigen.
KOSTENGÜNSTIG
Pumpenpaket
Die T‑Station 300 ist wie alle unsere T‑Stations ein kostengünstiger, kompakter und modularer Pumpstand, der die nEXT300-Turbomolekularpumpe entweder mit der trockenlaufenden XDD1-Membranpumpe oder der ölabgedichteten Drehschieberpumpe E2M1.5 kombiniert, wodurch wir Lösungen für viele weitere Anwendungen anbieten können.
EINFACH ZU WARTEN
Vom Endbenutzer wartbar
Die T‑Station 300-Pumpstände sind kompakt und können vom Benutzer gewartet werden, sodass nur geringe Gesamtbetriebskosten anfallen. Sie bieten Vakuumlösungen für Ihre Anwendung mit Flanschen gemäß ISO 100 oder CF 100.
SOFORT EINSATZBEREIT
Lösung
Einfache, benutzerfreundliche Lösung, welche ohne weitere Konfektionierung oder zusätzliche Luftkühlung auskommt und sofort einsatzbereit ist. Sie wird komplett montiert und einsatzbereit geliefert und kann schnell und einfach in Betrieb genommen werden.
ROBUSTE BAUWEISE
Kompakte Bauweise
Der Metallrahmen ist kompakt und flach ausgelegt, hält Fehlgebrauch stand ohne zu reißen oder zu brechen, und die Grundplatte verfügt über Gummifüße für zusätzliche Stabilität.
- Hauptmerkmale der Turbomolekular-Vakuumpumpe der T‑Station 300
- Dokumentation
- Technische Daten
Hauptmerkmale der Turbomolekular-Vakuumpumpe der T‑Station 300
Dokumentation
Technische Daten
| Saugvermögen für N2 | ||
| ISO100 | l/s | 300 |
| CF100 | l/s | 300 |
| Verdichtungsverhältnis für N2 | ||
| ISO100 | >1x1011 | |
| CF100 | >1x1011 | |
| Saugvermögen der Vorpumpe bei 50 Hz | ||
| E2M1.5 | m3/h | 1,6 |
| XDD1 | m3/h | 1,2 |
| Endvakuum | ||
| ISO100 | mbar | <6x10-8 |
| CF100 | mbar | <5x10-10 |
| Auslassflansch | ||
| E2M1.5 | 11-mm-AD-Düse oder 3/8" BSP | |
| XDD1 | Schalldämpfer oder 1/8" BSP | |
| Gewicht | ||
| TS300 ISO100 E2M1.5 | kg | 26 |
| TS300 CF100 E2M1.5 | kg | 29 |
| TS300 ISO100 XDD1 | kg | 21 |
| TS300 CF100 XDD1 | kg | 24 |
| Geräuschpegel | dB(A) | <56 dB(A) ± 3 dB(A) angegebene Zweizahl-Geräuschemissionswerte gemäß ISO4871 |
| Leckdichtheit | mbar l/s | <1x10^-6 |
| Betriebstemperaturbereich | ||
| TS300 E2M1.5 | °C | +12 bis +40 |
| TS300 XDD1 | °C | +5 bis +35 |
