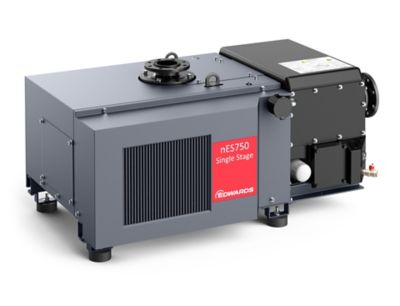

nES Einstufige Drehschieberpumpen

Die ideale Lösung für ein breites Anforderungsspektrum

Die einstufigen ölgedichteten Drehschieberpumpen der nES-Serie von Edwards bieten hohe Zuverlässigkeit, niedrige Lebenszykluskosten sowie bewährte Leistung und sind moderne Geräte für den Einsatz in diversen Branchen und Anwendungen.

Kompakte Bauweise mit geringem Wartungsaufwand

Die nES-Serie ist sowohl robust als auch kompakt.
Der niedrige Schalldruckpegel und die geringen Vibrationen minimieren die Auswirkungen auf die Umgebung.
Die Pumpen sind einfach zu warten und instand zu halten.

Optimierter Ölrücklauf

Das optimierte Ölrücklauf- und -abscheidungssystem unterstützt eine stabile Pumpenleistung und minimiert Ölverluste.

Niedrige Lebenszykluskosten

Effiziente gekühlte Motoren, optimierte Rückhaltung von Öl, niedrige Pumpentemperaturen, hohe Zuverlässigkeit und minimale Wartung führen zu ausgezeichneten Lebenszykluskosten im Vergleich zu anderen einstufigen Drehschieberpumpen.

Flexibel und vielseitig in Systemen einsetzbar

Die Geräte der nES-Serie sind mit Boostern und Kombinations-Kits verfügbar, die den Aufbau einer vollständig systemisierten und einsatzbereiten Anlage ermöglichen.
Alternativ sind Kombinations-Kits – nES Pumpe und mechanische EH-Booster – als Bausätze verfügbar, die sich leicht vor Ort montieren lassen.

Technische Daten

	Einheiten	nES40	nES65	nES100	nES220	nES300	nES300S
Maximale Leistung (50 Hz)	m³h^-1/cfm	44,0/25,9	59,0/34,8	98,0/57,4	200/117	280/165	330/194
Maximale Leistung (60 Hz)	m³h^-1/cfm	53,0/31,2	71,0/41,8	117/68,9	240/141	340/200	385/227
Pumpleistung (50 Hz)	m³h^-1/cfm	38,5/22,7	54,0/31,8	87,5/51,5	179/105	240/141	284/167
Pumpleistung (60 Hz)	m³h^-1/cfm	47,0/27,7	64,0/37,7	105/61,8	214/125	290/171	330/194
Endvakuum ohne Gasballast	mbar/Torr	0,5/0,4	0,5/0,4	0,5/0,4	0,08/0,06	0,08/0,06	0,08/0,06
Endvakuum mit Gasballast	mbar/Torr	1,5/1,1	1,5/1,1	1,5/1,1	0,7/0,5	0,7/0,5	0,7/0,5
Einlassanschluss	ISO/G	40 ISO-F/G1 ¼	40 ISO-F/G1 ¼	40 ISO-F/G1 ¼	63 ISO-F/G2	63 ISO-F/G2	63 ISO-F/G2
Auslassanschluss	ISO/G	40 ISO-F/G1 ¼	40 ISO-F/G1 ¼	40 ISO-F/G1 ¼	63 ISO-F/G2	63 ISO-F/G2	63 ISO-F/G2
Maximal zulässiger Auslassdruck	bar (abs)	1,15	1,15	1,15	1,15	1,15	1,15
Max. Wasserdampf-Pumprate (50 Hz)	kgh^-1/lbh^-1	0,76/0,80	1,0/1,1	1,60/1,69	1,3/2,8	1,3/1,4	1,3/1,4
Max. Wasserdampf-Pumprate (60 Hz)	kgh^-1/lbh^-1	0,90/0,95	1,25/1,32	1,70/1,80	1,8/4,0	1,8/1,9	1,8/1,9
Abmessungen (LxBxH) ca.	mm	540x284x303	586x320x314	721x400x319	984x606x407	1130x555x450	1117x565x450
Gewicht ca.	kg/lb	67/148	86/190	104/230	180/397	244/539	244/539
Schutzart des Motors		IP55	IP55	IP55	IP55	IP55	IP55
Motornennleistung (50 Hz)	kW	1,3	1,8	3	4,4	5,5	6
Motornennleistung (60 Hz)	kW/PS	1,3/2	1,8/3	3,6/5	5,5/7,5	6,6/10	7,2/10
Kühlung		Luft	Luft	Luft	Luft	Luft	Luft
Geräuschpegel (50 Hz) Luft/Wasser	dB(A)	58	60	61	69	72	72
Geräuschpegel (60 Hz) Luft/Wasser	dB(A)	60	64	64	73	76	76
Ölfüllmenge	Liter	1	2	2	7,5	8,5–11,5	8,5–11,5
Empfohlenes Öl	Edwards ULTRAGRADE Performance 70 oder ULTRAGRADE Endurance Extend 110

	Einheiten	nES470	nES570	nES630	nES750
Maximale Leistung (50 Hz)	m³h^-1/cfm	470/277	570/366	700/412	840/494
Maximale Leistung (60 Hz)	m³h^-1/cfm	570/366	-	840/494	-
Pumpleistung (50 Hz)	m³h^-1/cfm	400/236	470/277	640/377	755/444
Pumpleistung (60 Hz)	m³h^-1/cfm	470/277	-	755/444	-
Endvakuum ohne Gasballast	mbar/Torr	0,08/0,06	0,08/0,06	0,08/0,06	0,08/0,06
Endvakuum mit Gasballast	mbar/Torr	0,7/0,5	0,7/0,5	0,7/0,5	0,7/0,5
Einlassanschluss	ISO/G	100 ISO-F/G3	100 ISO-F/G3	100 ISO-F	100 ISO-F
Auslassanschluss	ISO/G	100 ISO-F/G3	I100 ISO-F/G3	100 ISO-F	100 ISO-F
Maximal zulässiger Auslassdruck	bar (abs)	1,15	1,15	1,15	1,15
Max. Wasserdampf-Pumprate (50 Hz)	kgh^-1/lbh^-1	5,0/5,3	7,5/8,0	17/18	24/25
Max. Wasserdampf-Pumprate (60 Hz)	kgh^-1/lbh^-1	7,5/8,0	-	24/25	-
Abmessungen (LxBxH) ca.	mm	1330x866x779	1330x866x779	1563x909x740	1563x909x740
Gewicht ca.	kg/lb	480/1059	550/1214	760/1678	760/1678
Schutzart des Motors		IP55	IP55	IP55	IP55
Motornennleistung (50 Hz)	kW	11	11	18,5	18,5
Motornennleistung (60 Hz)	kW/PS	13,2/15	-	18,5/25	-
Kühlung		Luft/Wasser	Luft/Wasser	Luft/Wasser	Luft/Wasser
Kühlwassermenge (sofern zutreffend)	l/h	700	800	750	750
Geräuschpegel (50 Hz) Luft/Wasser	dB(A)	72/72	75/2	72/72	75/72
Geräuschpegel (60 Hz) Luft/Wasser	dB(A)	75/72	-	75/72	-
Ölfüllmenge	Liter	20	20	20–23	20–23
Empfohlenes Öl	Edwards ULTRAGRADE Performance 70 oder ULTRAGRADE Endurance Extend 110
