Valvole a squadra per sistemi a vuoto
Valvole a squadra ISO-KF
Perché scegliere una valvola a squadra?
Il termine "valvola a squadra" si riferisce alla configurazione della valvola, che generalmente è caratterizzata dall'entrata e dall'uscita angolate di 90 gradi.
Questo modello facilita l'installazione in spazi ristretti o in cui è impossibile seguire un percorso rettilineo del flusso.
Le valvole a squadra sono disponibili in varie dimensioni e modelli, manuali, a solenoide o pneumatiche; la scelta della valvola adatta dipende dal progetto del sistema e dalle strutture disponibili per la macchina.

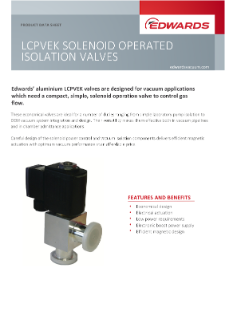

Valvole di isolamento con azionamento a solenoide LCPVEK
Le valvole LCPVEK in alluminio sono progettate per applicazioni a vuoto che richiedono una valvola con azionamento a solenoide compatta e semplice per il controllo del flusso di gas. Queste valvole economiche sono ideali per innumerevoli scopi, dal semplice isolamento delle pompe da laboratorio fino all'integrazione e alla progettazione di sistemi sottovuoto OEM.
La valvola è dotata di due porte con flange NW orientate tra loro a 90 gradi e può essere montata in entrambe le direzioni, per cui è una soluzione efficace sia in condotti di vuoto che in applicazioni di immissione in camera.
Il design particolarmente curato dei componenti di controllo dell'alimentazione del solenoide e di isolamento del vuoto garantisce un azionamento magnetico efficiente con prestazioni sottovuoto ottimali a un prezzo conveniente.
- Design economico
- Azionamento elettrico
- Basso consumo energetico
- Alimentazione boost elettronica
- Design magnetico efficiente
Valvole di isolamento ad angolo retto con azionamento a solenoide PVEK
Le valvole della serie PVEK sono valvole elettromagnetiche per vuoto compatte e leggere, adatte all'uso in sistemi di condotti sottovuoto o fino a 1×10‑9 mbar. La bobina a doppio avvolgimento e il circuito di commutazione elettronico garantiscono consumi energetici contenuti, basse temperature di esercizio e lunga durata.
Le valvole ad angolo retto con azionamento a solenoide PVEK, sigillate con soffietto, sono realizzate con corpo in alluminio (A) o acciaio inox (S), con MTTF complessivo fino a 500.000 cicli.
- Elevata potenza transitoria per l'apertura, commutazione elettronica
- Basso consumo energetico in posizione sempre aperta
- Grado di protezione dell'involucro IP55
- Vuoto senza grasso
- MTTF fino a 500.000 cicli
Valvole di isolamento ad angolo retto con azionamento manuale PVMK
PVMK è una valvola a leva ad angolo retto ad azione rapida, sigillata con soffietto, ed è disponibile con corpo in alluminio o acciaio inox. La leva, collegata a una camma in plastica autolubrificante, aziona lo stelo e la piastra della valvola tramite cuscinetti in PTFE.
La scanalatura della guarnizione torica della piastra della valvola è dotata di uno sfiato per evitare violente fuoriuscite improvvise di gas. Le valvole sono progettate per funzionare con vuoto fino a 10-9 mbar / 8×10-10 Torr e pressioni fino a 2100 mbar / 1575 Torr (30 psi).
- Facilità di utilizzo
- Meccanismo sigillato con soffietto
- Elevata conduttanza
Valvole di isolamento ad angolo retto con azionamento pneumatico PVPK
La gamma PVPK di valvole per condotti con ritorno a molla e cilindro a singola azione è progettata per l'azionamento ad alta velocità in linee pneumatiche standard e include valvole di dimensioni NW10, NW16, NW25, NW40 e NW50.
Sono disponibili con corpi in alluminio o acciaio inox e tenuta con guarnizione torica (solo guarnizione albero in alluminio) o soffietto.
Le valvole sono progettate per una lunga durata, con MTTF di 5.000.000 cicli per i modelli sigillati sia con soffietto che con guarnizione torica, e garantiscono lunghi intervalli tra una manutenzione e l'altra.
- Maggiore durata: MTTF 5.000.000 cicli
- Indicazione elettrica e visiva dello stato della valvola
- Azione rapida – 20 ms per la chiusura (PV16)
- Disponibile in alluminio o acciaio inox
- Corpo in alluminio, sigillatura dello stelo con soffietti o guarnizione torica
