Sistema de calibración ECAL1

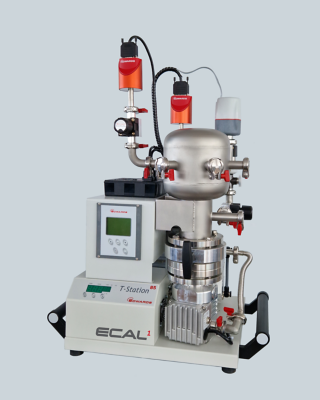

El sistema de calibración ECAL1 de Edwards es un sistema de bombeo completamente automático basado en la estación de bombeo turbomolecular T 85H de Edwards.
Los sistemas se suministran con una cámara de vacío conectada y están equipados con dos manómetros de referencia, que se muestran aquí con manómetros de capacitancia Barocel 7025 de la serie Barocel 7000 de Edwards.
Se ha diseñado el sistema de calibración para su uso en una amplia gama de aplicaciones donde la exactitud y la repetibilidad de la medición del vacío es un aspecto importante del proceso de calidad, además de proteger la estabilidad del proceso y la calidad del producto.
El sistema de calibración ECAL1 proporciona una comparación de salida entre los medidores de referencia y los de prueba, para un rango de medición de presión de hasta 1000 a 10-4. El usuario debe definir la tolerancia aceptable entre los medidores de referencia y los de prueba, teniendo en cuenta la incertidumbre de las diferentes condiciones del proceso de calibración. Tenga en cuenta que, durante el procedimiento de calibración, no se deben ajustar los medidores de prueba.
Los manómetros de referencia se conectan y controlan a través de un controlador de instrumentos TIC. Este controlador está equipado con una interfaz gráfica intuitiva fácil de usar mediante un panel sensible al tacto. Los resultados se pueden observar en el controlador de TIC o se pueden conectar mediante RS232/485 para el control y el monitoreo de datos en una PC remota.
Haga clic en el enlace a continuación y descargue la versión más reciente de soporte y software de productos para su controlador de TIC.
¿Por qué elegir ECAL1?
- Fácil de usar
- Configuración del tablero
- Medición de presión
- Certeza rápida de la precisión de los medidores de prueba
- Controlador de instrumentos TIC
- Enchufar y bombear
Certificados de calibración
Los medidores de referencia vienen con un certificado de calibración de fábrica según el estándar nacional del Reino Unido. Se recomienda volver a calibrar los medidores de referencia anualmente.
Comuníquese con Edwards para obtener más detalles sobre este servicio.
