Mechanické turbomolekulární vývěvy

Turbomolekulární vývěva nEXT1230

Řada turbomolekulárních vývěv nEXT vychází z desítek let zkušeností

Turbomolekulární vývěva je vícestupňová turbína s axiálním průtokem, ve které lopatky rotující vysokou rychlostí zajišťují kompresi zvyšováním pravděpodobnosti, že se bude plyn pohybovat ve směru čerpání. Turbomolekulární vývěva je optimalizována pro podmínky molekulárního toku a vyžaduje vhodně dimenzovanou předčerpávací vývěvu k výstupu do atmosféry.

Řada nEXT obsahující modely s rychlostí čerpání 55, 85, 240, 300, 400, 730, 925 a 1250 l/s pro dusík byla navržena tak, aby kombinovala všechny nejnovější technologické pokroky ve vývoji turbomolekulárních vývěv.

Nabízí také možnost servisu koncovým uživatelem, čímž vytváří skutečně prvotřídní produkt.

Proč vybrat řadu nEXT?

  • Vynikající výkon s mimořádnými rychlostmi čerpání a kompresními poměry
  • Osvědčená spolehlivost pro bezstarostný provoz: máme dlouholeté zkušenosti a obrovskou instalační základnu turbomolekulárních vývěv
  • Flexibilní řešení s dostupnou službou na míru provedených návrhů
  • Snadné použití díky integrovaným inteligentním ovládacím prvkům
  • Prodloužená životnost a nízké náklady na vlastnictví: čerpadla jsou plně servisovatelná koncovým uživatelem
  • Široká škála standardních variant pro širší výběr pro zákazníka

Přejetím prstem doleva zobrazíte vše

Turbomolekulární vývěvy nEXT55 a nEXT85

Modely nEXT55 a nEXT85 jsou z řady nEXT těmi nejkompaktnějšími. S výrazně sníženou výškou a lepším výkonem v menším provedení tyto vývěvy umožňují rychlosti čerpání 55 l/s a 85 l/s pro dusík.

Zavedením variant, které lze upevnit v jakékoli orientaci a které poskytují stejné čerpací charakteristiky a spolehlivost jako stávající vývěvy, poskytují zákazníkům aplikace a v potřebných případech ještě větší flexibilitu.

Nabízí nejvyšší hustotu čerpání v porovnání s jinými vývěvami ve své třídě, s téměř dvojnásobnou rychlostí čerpání než u podobných turbomolekulárních vývěv.

Naše vývěvové stanice základní úrovně kombinují model nEXT85 s výběrem předčerpávacích vývěv a jednoduchou řídicí jednotkou. Objevte naše produktové balíčky.

nEXT85 a nEXT55

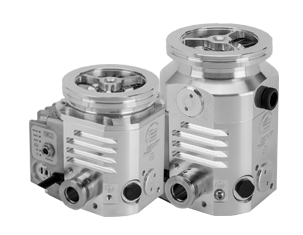

nEXT85 (vlevo) a nEXT55 (vpravo)

Přejetím prstem doleva zobrazíte vše

Turbomolekulární vývěvy nEXT240, nEXT300 a nEXT400

Modely nEXT240, nEXT300 a nEXT400 nastavují standard pro vědecké turbomolekulární vývěvy. Vycházejí z desítek let zkušeností a jsou založené na našich osvědčených řadách EXT a STP.

S těmito dlouho zavedenými modely nabízíme širokou škálu velikostí a variant, které výrobcům OEM a koncovým uživatelům poskytují větší výběr a flexibilitu pro přizpůsobení nejvhodnějšího vakuového řešení jejich individuálním potřebám.

Model nEXT300 lze kombinovat se primárními vývěvami pro stanice s turbomolekulárními vývěvami s vyšší kapacitou. Prohlédněte si naše pečlivě vybraná produktová řešení

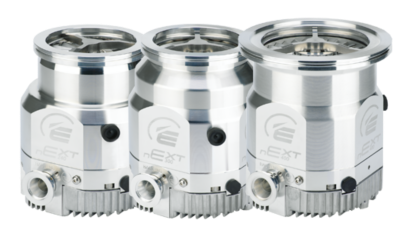

Turbomolekulární vývěvy nEXT240, nEXT300 a nEXT400

Turbomolekulární vývěvy nEXT240, nEXT300 a nEXT400

Přejetím prstem doleva zobrazíte vše

Turbomolekulární vývěvy nEXT730, nEXT930 a nEXT1230

Díky modelům nEXT730, nEXT930 a nEXT1230 jsme rozšířili řadu naší přední platformy nEXT na trhu o tři nové větší vývěvy, které nabízejí výrazně vyšší rychlosti přesahující 730 l/s a 925 l/s a a 1250 l/s pro dusík. Nyní jsme tato větší čerpadla posunuli o krok dál a můžeme nabídnout nové varianty s vysokou kompresí, vhodné pro aplikace UHV, a varianty s vysokou propustností určené pro náročné průmyslové aplikace. S těmito dlouho zavedenými modely nabízíme širokou škálu velikostí a variant, které výrobcům OEM a koncovým uživatelům poskytují větší výběr a flexibilitu pro přizpůsobení nejvhodnějšího vakuového řešení jejich individuálním potřebám.

Tyto kompaktní vývěvy jsou schopny pracovat v jakékoli orientaci* a jsou podporovány celou řadou příslušenství pro chlazení, ventilaci, napájení a ovládání.

Kromě zaměření na výzkum a vývoj, kde jsou někdy vyžadovány vyšší rychlosti čerpání, jsou tyto vývěvy také navrženy tak, aby splňovaly požadavky průmyslových aplikací, jako jsou povrchové úpravy, tepelné zpracování, svařování paprskem, leptání, iontová implantace, odplynění a další.

* Pro nEXT1230 pouze invertovaná volba

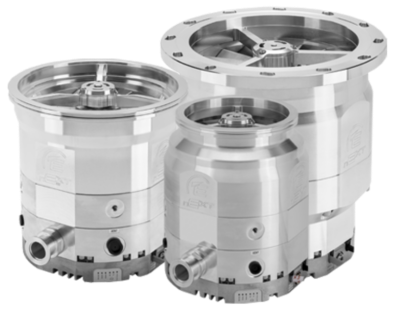

Turbomolekulární vývěvy nEXT730, nEXT930 a nEXT1230

Turbomolekulární vývěvy nEXT730, nEXT930 a nEXT1230

Přejetím prstem doleva zobrazíte vše
