Pompes à palettes bi-étagées E2S
Pompes à palettes lubrifiées bi-étagées
Une pompe à palettes rotatives simple mais performante pour augmenter votre production et non vos dépenses.

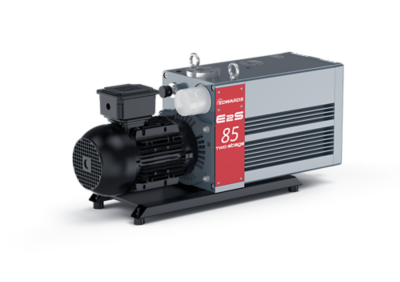

La gamme E2S (E2S45, E2S65 et E2S85) offre l'équilibre parfait entre performances, coût et facilité d'utilisation. Une véritable prouesse technique, simple et adaptée à de nombreuses applications qui nécessitent un vide moyen. Elle pompe rapidement, gère les vapeurs et contribue à réduire le niveau sonore sur votre lieu de travail.
Performances
- Vitesse de pompage élevée pour réduire les temps de cycle et gagner en productivité
- Mode hydraulique avec capacité de traitement de la vapeur améliorée pour s'adapter aux applications humides
- Faible niveau sonore pour répondre aux attentes des environnements tels que les laboratoires
Un design moderne et simple
- Produit économique avec conception épurée
- Filtre à huile intégré pour protéger le mécanisme de la pompe des sous-produits issus des procédés et empêcher les fuites d'huile
- Conception innovante pour améliorer les performances de refroidissement tout en tolérant un taux élevé de vapeurs
- Aucun élément mécanique complexe pour simplifier la technologie
Grande facilité d'utilisation
- Conception efficace pour répondre aux besoins des utilisateurs
- Facile et agréable à utiliser et à entretenir. Nettoyage sur site pour optimiser la disponibilité
- Protection efficace contre les surchauffes et détection des niveaux d'huile (fonctionnalités en option)
- Sécurité accrue en cas de mauvaise manipulation

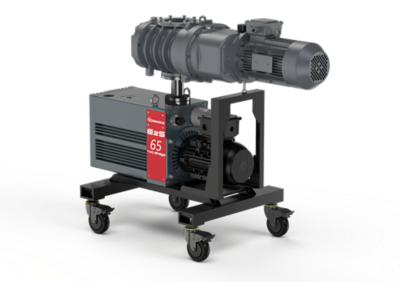

E2S combinée avec la pompe mécanique Roots EH
Des combinaisons de pompes à palettes bi-étagées E2S et de pompes mécaniques Roots EH sont disponibles pour répondre aux besoins de grandes capacités de pompage. Pré-assemblés en usine, ces systèmes de pompage sont compacts, mobiles et faciles à utiliser. Avec un démarrage direct à partir de la pression atmosphérique, notre combinaison E2S85-EH1200 a une capacité de 900 m3/h (@60 Hz) et permet d'atteindre un vide limite de 2x10-4 mbar.
- Caractéristiques techniques
- Applications
- Téléchargements
| E2S45 | E2S65 | E2S85 | ||
| Volume engendré maximum (50 Hz) | m3h-1 | 47 | 64 | 87 |
| cfm | 28 | 38 | 51 | |
| Volume engendré maximum (60 Hz) | m3h-1 | 56 | 77 | 105 |
| cfm | 33 | 45 | 62 | |
| Vitesse de pompage (50 Hz) | m3h-1 | 42 | 57 | 78 |
| cfm | 25 | 34 | 46 | |
| Vitesse de pompage (60 Hz) | m3h-1 | 50 | 69 | 94 |
| cfm | 29 | 41 | 55 | |
| Pression totale limite sans lest d'air | mbar | 3.0E-03 | 3.0E-03 | 3.0E-03 |
| torr | 2.25E-03 | 2.25E-03 | 2.25E-03 | |
| Vide limite avec lest d'air (position 1) | mbar | 6.0E-03 | 6.0E-03 | 6.0E-03 |
| torr | 4.5E-03 | 4.5E-03 | 4.5E-03 | |
| Bride d'entrée de raccordement | ISO-F/NW | 40 | 40 | 40 |
| Bride de sortie de raccordement | mm | 25 | 25 | 25 |
| Pression de sortie max. autorisée | bar (g) | 0,5 | 0,5 | 0,5 |
| psi (g) | 7,3 | 7,3 | 7,3 | |
| Tolérance max. à la vapeur d'eau | mbar | 20 | 15 | 13 |
| torr | 15 | 11 | 10 | |
| Capacité max. de vapeur d'eau (50 Hz) | kgh-1 | 0,62 | 0,66 | 0,73 |
| lbh-1 | 1,4 | 1,5 | 1,6 | |
| Capacité max. de vapeur d'eau (60 Hz) | kgh-1 | 0,74 | 0,8 | 0,87 |
| lbh-1 | 1,6 | 1,8 | 1,9 | |
| Poids approximatif | kg | 80 | 90 | 100 |
| Indice de protection du moteur | IP | 55 | 55 | 55 |
| Puissance nominale du moteur (50 Hz) | kW | 1,1 | 1,5 | 2,2 |
| Hp | 1,5 | 2 | 3 | |
| Puissance nominale du moteur (60 Hz) | kW | 1,3 | 1,8 | 2,6 |
| Hp | 1,7 | 2,4 | 3,5 | |
| Niveau sonore (50 Hz) | dB(A) | 58 | 60 | 60 |
| Niveau sonore (60 Hz) | dB(A) | 60 | 62 | 62 |
| Capacité du réservoir d'huile (max.) | litre | 4,3 | 4,8 | 5,5 |
| gal | 1,1 | 1,3 | 1,5 | |
| Type de refroidissement | refroidissant | Air | Air | Air |
| Huile recommandée | Ultragrade Performance 70 | |||
- Dégazage et séchage sous vide
- Traitements thermiques et étuves à vide
- Isolation sous vide
- Traitements par plasma (à l'exception du plasma O2)
- Essais d'étanchéité
- Production et manipulation de gaz
- Recherche et développement
- Pompes idéales pour faire le vide primaire d'un système de vide poussé
