Kalibreringssystem
När vakuumtryckets noggrannhet och repeterbarhet är avgörande
Kalibreringssystem ECAL1

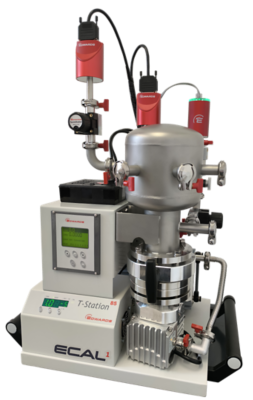

Edwards kalibreringssystem ECAL1 är ett helautomatiskt pumpsystem baserat på Edwards turbomolekylära pumpstation T-station 85H.
Systemen levereras med en vakuumkammare monterad och är utrustade med två referensmanometrar, här med Barocel 7025 kapacitansmanometrar från Edwards Barocel 7000-serie.
Kalibreringssystemet har utformats för användning i ett brett spektrum av tillämpningar där noggrannhet och repeterbarhet för vakuummätning är en viktig aspekt av kvalitetsprocessen och för att säkerställa processtabilitet och produktkvalitet.
Kalibreringssystemet ECAL1 tillhandahåller effektjämförelse mellan referensmätare och testmätare för ett tryckmätområde från 1000 till 10 -4 mbar. Användaren måste definiera den godtagbara toleransen mellan referensmätarna och testmätarna, samtidigt som osäkerheten för olika kalibreringsprocessförhållanden beaktas. Observera att inga justeringar får göras på testmätarna under kalibreringsproceduren.
Referenstryckmätarna ansluts och styrs via en TIC-instrumentstyrenhet. Instrumentstyrenheten TIC är utrustad med ett intuitivt och lättanvänt grafiskt gränssnitt via en pekskärm. Resultaten kan observeras på TIC-styrenheten eller anslutas via RS232/485 för styrning och dataövervakning på en fjärransluten dator.
Klicka nedan och ladda ned den senaste produktsupporten och programvaran för din TIC-regulator.
Kalibreringssystem ECAL1
Varför välja ECAL1?
- Enkla att använda
- Bordskonfiguration
- Tryckmätningar
- Snabb säkring av mätinstrumentens noggrannhet
- TIC-instrumentstyrenhet
- Plug and Pump
Kalibreringsintyg
Referensmätare levereras med ett fabrikskalibreringscertifikat enligt den brittiska nationella standarden. Vi rekommenderar att referensmätarna kalibreras om årligen.
Kontakta Edwards för mer information om denna tjänst.
