Vakuumpumpar används för att minska gastrycket i en viss volym och därmed gasdensiteten (se ekvation 1,5). Därför måste man ta hänsyn till att gaspartiklar måste avlägsnas från volymen.
$$p=\rho\bullet\frac{R\bullet T}{M}$$
(1,5)
Hur klassificeras vakuumpumpar?
a) Vakuumpumpar där gaspartiklar avlägsnas från den volym som pumpas ut i atmosfären (kompressionspumpar) och släpps ut. Pumpning sker genom förskjutning eller momentöverföring.
b) Vakuumpumpar som behöver avlägsna gaspartiklar. Dessa kondenseras ofta eller binds till en fast yta som är en del av volymgränsen.
Klassificering av vakuumpumpar enligt deras teknik
Klassificeringen som vidare motsvarar den senaste tekniken och praxisen skiljer mellan följande pumptyper, där de första tre klasserna tillhör kompressionspumpar och de två återstående klasserna tillhör kondens- och getterpumpar:
- Pumparna ökar eller minskar periodvis sugkammarens volym ( lamell- och kolvpumpar, trokoidpumpar)
- Pumpar som transporterar en stor mängd gas från lågtryckssidan till högtryckssidan utan att ändra pumpkammarens volym ( Rootspumpar, turbomolekylära pumpar)
- Pumpar som sprider gas till gasfri höghastighetsångstråle (ångpumpar)
- Pumpar som kondenserar ångor (kondensorer) och de som använder mycket låga temperaturer (kryopumpar)
- Pumpar som binder eller lagrar gas genom adsorption eller absorption på en i stort sett gasfri yta ( sorptionspumpar ).

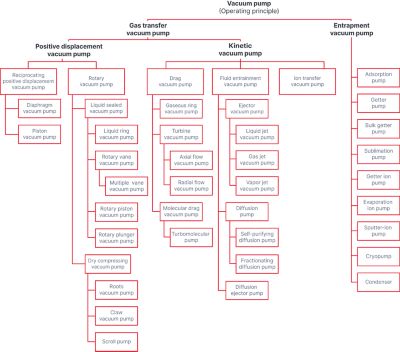

Tabell 2,1 beskriver dessa klasser av vakuumpumpar.
