Vakuumpumpsymboler som används i vakuumteknikdiagram

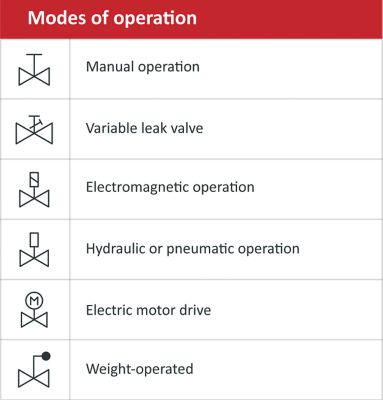

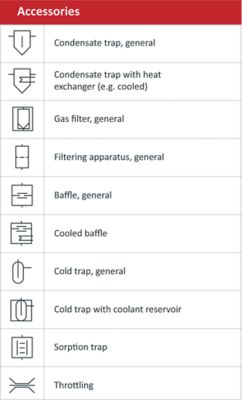

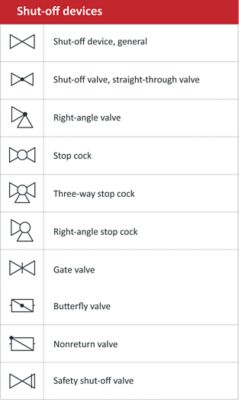

Här hittar du förklaringen till de symboler som används i vakuumpumpsdiagrammen i avsnittet Leybold Knowledge. Symbolerna representerar specifika vakuumpumptyper eller pumpdelar och används i kombination för att beskriva vakuumpumpsystem. Symbolerna är organiserade efter kategori och inkluderar vakuumpumptillbehör, vakuumventilsymboler, anslutningar och mätare. Att förstå dessa symboler är mycket fördelaktigt när du arbetar med vårt vakuumberäkningsverktyg.

Alla symboler, med undantag för de som är markerade med **, beror inte på positionen.

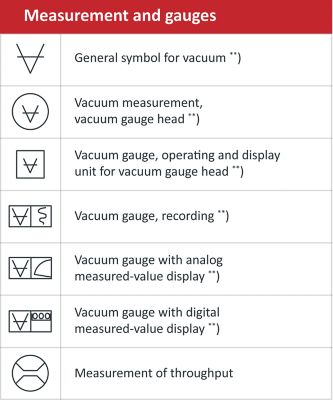

(** Dessa symboler får endast användas i den position som visas här (vinkelspetsen pekar nedåt).

Symbolerna för vakuumpumpar ska alltid placeras så att den sida med förträngningen tilldelas det högre trycket.
