TIC 카트 XL 펌핑 스테이션

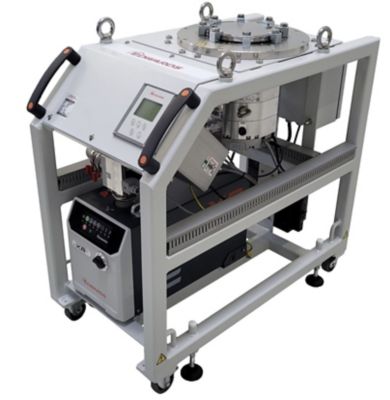

nEXT 터보 분자 펌핑 스테이션(TIC 카트 XL)
TIC Cart XL은 이동성이 뛰어난 대형 터보 분자 펌핑 스테이션이며, 다양한 환경에서 빠르고 안정적인 저압 펌핑이 필요한 경우에 유용합니다.
가능한 응용 분야:
- 고에너지 물리학
- 입자 가속기
- 빔 라인
- 싱크로트론
- 이동성이 필요하거나 도움이 되는 기타 고성능 응용 분야
240~930ls-¹ 범위의 터보 분자 펌프 속도로 구성 가능
... 그리고 30 ~ 90m3h-1의 범위에서 펌프를 사용할 수 있는 건식 보조 nXRi 다단계 루트 펌프
펌프 다운 요구 사항과 챔버 크기에 따라 가장 적절한 조합을 선택하고 nEXT 터보 분자 펌프와 nXRi 다단계 루트 보조 펌프를 선택하면 카트가 완전히 조립되어 상자에서 꺼내 바로 실행할 수 있습니다.
당사의 모든 nEXT 터보 분자 펌핑 스테이션에는 통합된 TIC 터보 및 기기 컨트롤러가 있어 간단하고 직관적인 인터페이스를 통해 패키지를 완벽하게 제어할 수 있습니다. 완전한 기능을 갖춘 고급 스테이션에는 RS232 직렬 통신 및 모니터링과 제어를 위한 Windows® 소프트웨어가 포함됩니다.
특징 및 혜택
- 터보 분자 펌프 옵션 범위: 240 ~ 930ls-1의 속도 범위에서 DN100 ~ DN200(ISO 또는 CF)의 흡입구 플랜지를 가진 터보 분자 펌프 선택.
- 완전 제어 가능: TIC 터보와 기기 컨트롤러는 펌프와 최대 3개의 활성 게이지를 완벽하게 제어할 수 있으며 완전한 직렬 원격 통신을 제공합니다.
- 환기 밸브 옵션: 옵션인 터보 분자 펌프 환기 밸브는 카트 어셈블리의 일부로 주문할 수 있습니다.
- 사용자 서비스 가능: 모든 nEXT 터보 분자 펌프와 보조 펌프는 사용자가 완전히 수리할 수 있습니다.
- 이동식 시스템: 잠금식 바퀴가 있는 금속 프레임으로 강력하고 간편한 이동식 시스템을 제공합니다.
- 보조 펌프 선택: 용량이 30 ~ 90m³h-1인 건식 보조 펌프를 선택합니다.
- 저진동: 낮은 수준의 진동이 전달되도록 하기 위해 보조 펌프를 진동 방지 마운트에 장착합니다.
'플러그 앤 펌프' 터보 분자 펌핑 스테이션
Edwards의 nEXT 터보 분자 펌핑 스테이션 제품군에 대한 모든 것은 설치와 작동이 쉽도록 최신 기술이 탑재된 종합적인 진공 솔루션을 제공하기 위해 개발되었습니다.
1. 터보 펌프 선택
2. 보조 펌프 선택
3. 전압 선택
간편한 주문 매트릭스*와 240ls-1 ~ 930ls-1의 속도를 가진 터보 펌프를 포함할 수 있도록 확장된 범위를 통해 응용 분야에 가장 적합한 조합을 선택하고 완전히 조립하여 바로 사용할 수 있습니다.
*아래의 제품 데이터시트를 참조하십시오
